西門子S7系列PLC以太網通信能力解析
隨著S7-200/S7-300系列逐步退出市場，S7-400成為西門子工業控制領域的核心DCS解決方案，當前西門子常用PLC產品線按性能層級就分為了3個梯隊：經濟型S7-200 SMART（小型設備控制）、緊湊型S7-1200（適用于離散自動化）、高性能S7-1500（復雜控制）。在工業以太網通信領域，Profinet與Modbus TCP形成互補方案——前者專攻高實時性控制，后者側重低成本通用通信，兩者在連接機制與效率上存在顯著差異，現就這兩種通信能力分別進行詳細解析。
1、S7-200 SMART
全系列作為主站帶PNIO的數量最大為8臺。
Modbus TCP：8 個主動連接（客戶端）+ 8 個被動連接（服務器），我們僅討論帶從機，即作為客戶端模式。
2、S7-1200 （V4.5 版本）
PROFINET 通信口主要支持以下通信協議及服務：
①Profinet IO（最大16臺）
②PG 通信（編程調試）
③HMI 通信
④S7 通信
⑤開放式用戶通信（TCP、ISO on TCP、UDP、Modbus TCP、Email、安全開放式用戶通信）
⑥Web 服務器
⑦OPC UA服務器
編程 PG 通信 | HMI 通信 | S7 通信 | 開放式用戶通信 | Web服務器 | OPC UA | 動態資源 | |
固定連接數 | 4（1個PG） | 12 | 8 | 8 | 2 | 0 | 34 |
最大可用動態連接數 | 0 | 6 | 6 | 6 | 28 | 10 | |
最大連接數 | 4 | 18 | 14 | 14 | 30 | 10 |
參考鏈接
https://www.ad.siemens.com.cn/productportal/Prods/S7-1200_PLC_EASY_PLUS/11-Comm/01-Ethernet/01-Intro/03-Intro_Archive.htm
3、S7-1200 G2
詳細參考S7-1200 G2 可編程邏輯控制器系統手冊5.4章節
4、S7-1500
S7-1500作為西門子PLC里面的高端產品，其網口通信能力也較為復雜。不同型號的CPU、外加的通信模塊以及CPU的最大通信能力均會影響。本文僅討論CPU本體網口通信能力，對于模塊的能力請?jiān)敿?xì)查詢模塊的技術數據文檔。PN的通信，RT（Real-Time，實時通信）和IRT（Isochronous Real-Time，等時同步實時通信）是兩種不同的實時通信技術。它們的核心區別在于對實時性和同步性的要求不同。對于所有的IRT方式PNIO的最大數量均為64臺。以下的數據僅為RT方式下的PNIO帶機能力：
CPU型號 | 訂貨號 | 集成網口 | 最大PNIO設備數 |
CPU 1510SP-1 PN | 6ES7510-1DJ01-0AB0 | X1 | 64 |
CPU 1512SP-1 PN | 6ES7512-1DK01-0AB0 | X1 | 128 |
CPU 1511-1 PN | 6ES7511-1AK01-0AB0 | X1 | 128 |
CPU 1513-1 PN | 6ES7513-1AL01-0AB0 | X1 | 128 |
CPU 1515-2 PN | 6ES7515-2AM01-0AB0 | X1 | 256 |
X2 | 32 | ||
CPU 1516-3 PN/DP | 6ES7516-3AN01-0AB0 | X1 | 256 |
X2 | 32 | ||
CPU 1517-3 PN/DP | 6ES7517-3AP00-0AB0 | X1 | 512 |
X2 | 128 | ||
CPU 1518-4 PN/DP | 6ES7518-4AP00-0AB0 | X1 | 512 |
X2 | 128 | ||
X3 | 0 |
對于其它站連接資源如開放式用戶通信（采用Modbus TCP）如下：
1511C | 1511 | 1512C | 513 | 1515 | 1516 | 1517 | 1518 | |
連接資源的最大數 | 96 | 128 | 128 | 128 | 256 | 256 | 320 | 384 |
固定預留資源 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 |
動態連接資源 | 86 | 118 | 118 | 118 | 246 | 246 | 310 | 374 |
CPU本體的連接資源 | 64 | 88 | 88 | 88 | 128 | 128 | 288 | 320 |
參考鏈接
https://support.industry.siemens.com/cs/mdm/59192925?c=181600696971&lc=zh-HK

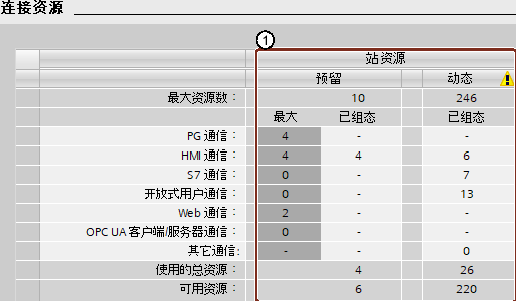

詳細信息可參考博圖硬件配置CPU屬性里面的連接資源，如下：
以上就是對于西門子常見的PLC的通信能力的分析，對于控制方案設計的選型，以及使用過程中擴容引起的通信異常具有重要意義。由于筆者個人水平限制以及查閱的資料的局限性，難免有地方不太準確，詳細信息以及其它未提及的型號請查閱西門子提供的最新的技術數據。
